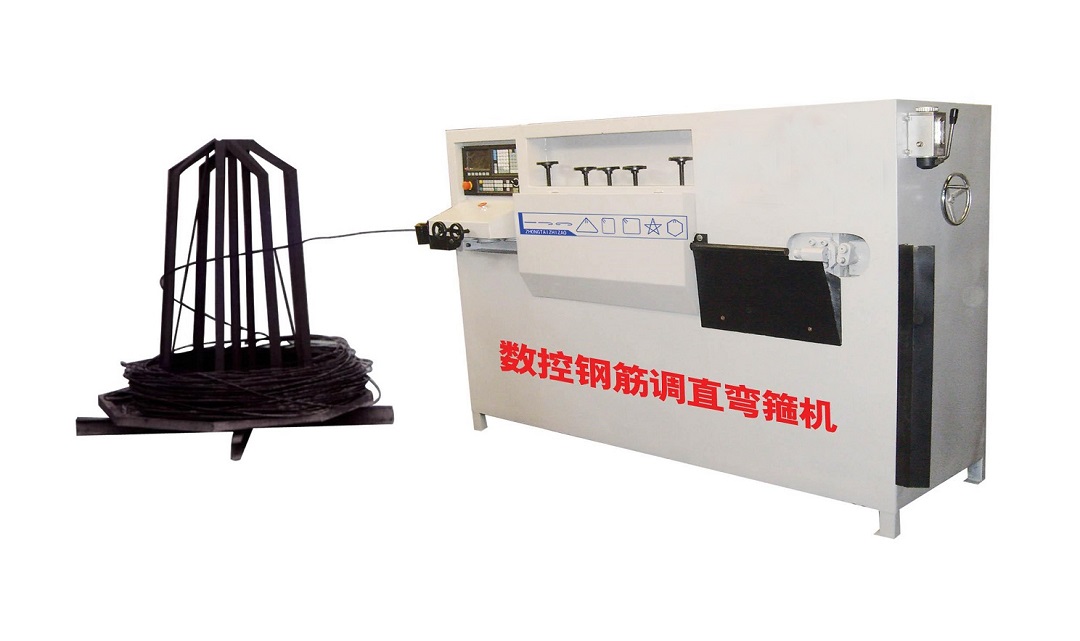

鋼筋彎箍機

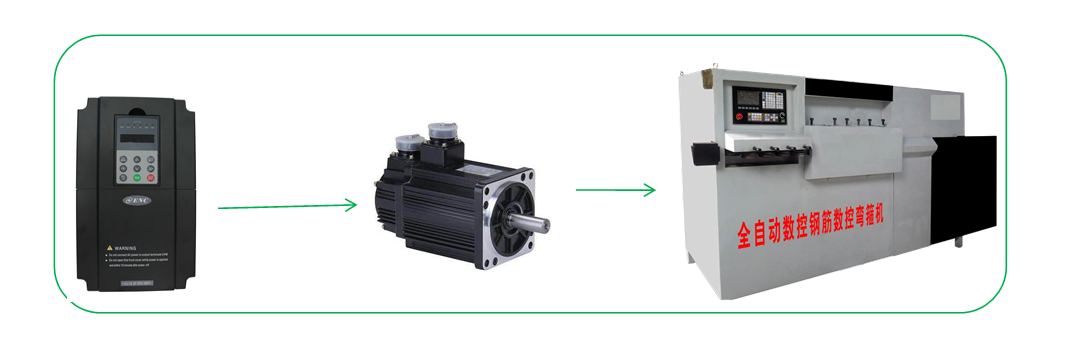

鋼筋彎箍機是對鋼筋彎曲機的機構，屬于鋼筋加工機械，建筑工地使用較多。全自動 數控 鋼筋彎箍機，從鋼筋送料，轎直，彎曲成型，計數，切斷多種工藝組合一體，節省人工。設備采用上位機控制，伺服驅動電機，速度快，力矩大，能直接制作多種尺寸多種規格的箍筋。

EAS200 簡介

EAS200 全數字控制異步伺服驅動器，對 運動物體位置（角度）、速度（角速度）及加速度 (角速度 )等變量有效控制 , 可彌補同步伺服永磁體去磁，抗振差，高速受限，大功率受限，成本高和起動困難等不足。

EAS200 在鋼筋彎箍機上的應用，采用外部編碼器測長定位功能，測量輥外置編碼器定長功能，自動伸縮頭功能，帶自動切斷功能，有折彎角度自動補償功能 。

EAS200 解決方案

EAS200 在鋼筋彎箍機上采用全閉環控制，每臺設備安裝 2 臺 EAS200 ，分別控制進料和彎箍電機。

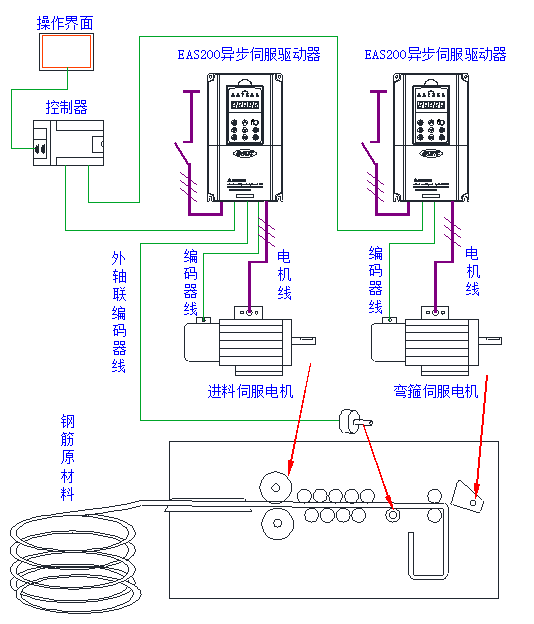

 1 、系統配置

操作界面：數量 1 塊，由操作人員設置彎箍鋼筋的大小與形狀的功業參數

控制器：   數量 1 塊，接收操作界面的設置后，根據系統要求控制 EAS200 異步伺服控制器

進料電機：數量 1 臺，控制鋼筋進料

彎箍電機：數量 1 臺，對鋼筋進行彎箍

EAS200 ：數量 2 臺，分別對進料電機與彎箍電機進行控制

外部編碼器：數量 1 只，安裝在鋼筋前進的滾輪上，將鋼筋行走的位置信號傳送給 EAS200

2 、系統控制

進料電機功率較大，彎箍電機的功率較小，均由上位機發脈沖控制，其中控制進料電機的 EAS200 除了接收電機編碼器發來的脈沖信號，還要接收測量鋼筋進度位置的編碼器信號，該編碼器安裝在鋼筋前進的滾輪上，將鋼筋行走的直線位置信息轉換成脈沖信號后反饋到 EAS200 控制器完成外部位置控制。

        3. 參數設置

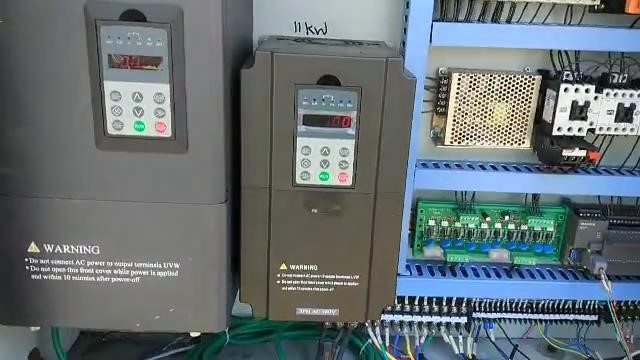

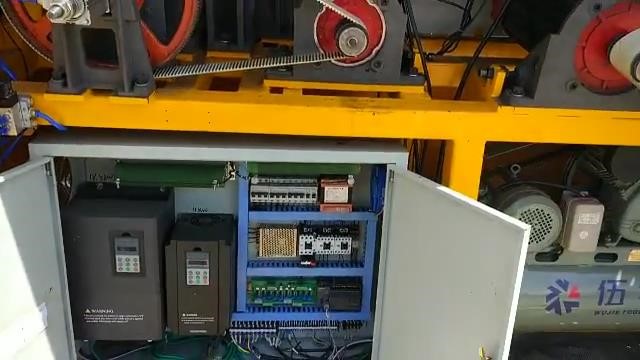

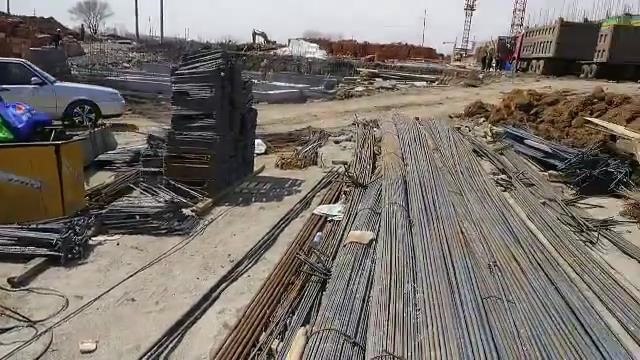

     4 、現場圖景

EAS200 應用優勢

l   實現普通三相異步電機的位置、速度、轉矩進行高精度控制；

l   內置多段速，內置集成雙 PG卡，內置制動單元；

l   速度精度 + 0.1%額定同步轉速，位置精度 + 1脈沖；

l   調速范圍： 1： 5000

l   啟動轉矩： 0Hz時 200%額定轉矩

l   位置精度：正負 1個脈沖

l   保護功能：過電流、過電壓、欠壓、過熱、過載、 PG檢測等全智能故障保護

EAS200 技術創新

l   采用雙 CPU系統（雙核），獨立矢量運算處理器，具有高速數據處理性能

l   軟伺服技術（全數字化技術），便于軟件的擴展修改，滿足客戶不同應用需求

l   鍵盤實現上傳下載功能

l   伺服控制全閉環功能

l   外部軸聯編碼器斷線檢測功能
