螺旋打樁機主要由頂部滑輪組、立柱、斜撐桿、底盤、行走機構、回轉機構、卷揚機構、操縱室、液壓系統及電氣系統組成。立柱為折疊式，采用箱形截面結構型式，法蘭連接方式。立柱兩側配有圓形或方形滑道作為動力頭、鉆桿上下運動的導向和抗扭。此種鉆機配備的箱形可折疊式立柱利用液壓缸進行起降，方便快捷，運輸時也不需拆卸。立柱下部與上盤鉸接，中后部與斜撐桿鉸接，立柱頂部有滑輪組，用來完成對動力頭、鋼筋籠和注漿導管等的起降。動力頭沿滑道上下滑動托運時可拆卸。

系統應用

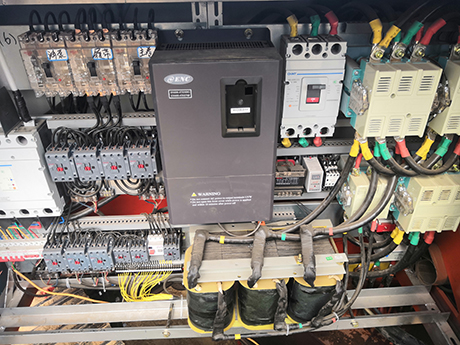

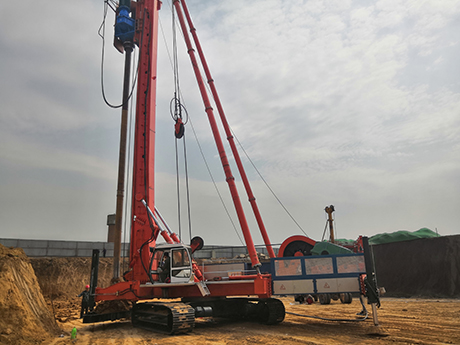

近期，易能EN600 系列變頻器在某一現場的螺旋打樁機中完美應用。該現場原先使用日系品牌變頻器，由于工藝狀況需求，客戶需要改善控制方式，優化運行性能，同時還要控制成本。根據客戶的需求我們選用了易能EN600系列變頻器，以產品優良的應用特性，和較高的性價比成功取代了進口品牌變頻器，性能卓越，工作穩定可靠?，F(xiàn)場圖如下所示：

系統配置

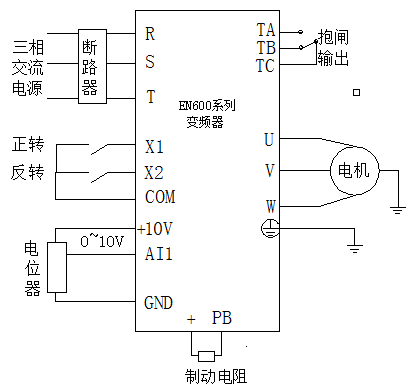

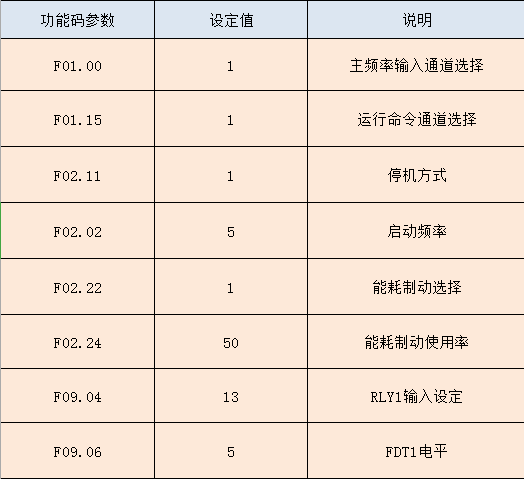

該方案動力部分配置了一臺易能EN600型110kW變頻器，以一拖二的方式驅動兩臺55kW電機同向旋轉形成力矩帶動鉆桿；卷揚部分用一臺22KW電機，選用我司EN600型30KW變頻器來進行驅動，同時利用外部電位器調速以應對不同的速度要求。部分變頻器接線與參數如下：

應用優勢

◇ EN600變頻器為高性能矢量變頻器，具有低頻力矩大，過載能力強等特點，為設備平穩運行提供可靠保障。

◇ 充分發揮了穩定可靠性和噪音小的特點，減小了裝機在城市建設中噪音污染。

◇ 足夠寬的調速范圍和能應對不同地質情況等不良因素，調速精度高、穩定性好。

◇ 操作簡潔、功能齊全，同時降低了減速箱的制造成本，大大提高了工作效率。

◇ 減少了機器的磨損，延長了使用壽命。
