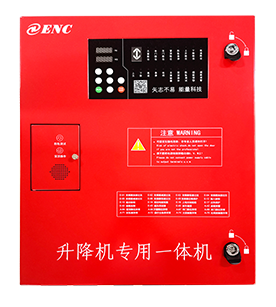

EN602C系列建筑升降機專用一體機,采用32位DSP(數字信號處理器)硬件平臺和先進的電機控制算法,實現了高轉矩、高精度、寬調速驅動。該產品豐富的保護功能確保升降機安全運行,適用于各種建筑施工應用。EN602C還集成了電機驅動變頻器、能耗制動、抱閘制動器控制單元、升降機邏輯控制單元、限重保護單元、語音播報單元、多功能面板,可選配可視化操作臺、指紋解鎖單元、GPRS 遠程通訊單元、自動平層控制單元等。

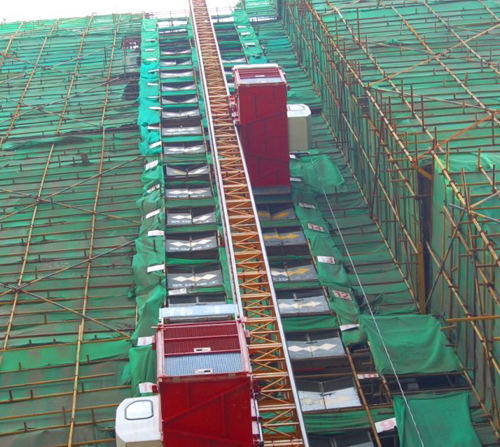

EN602C系列升降機專用一體機,為升降行業專門打造,適應于高層建筑的內外裝修,以及橋梁、煙囪等施工中載人載貨。該產品體積小巧、美觀大方、可采用全透壁、半透壁、全內置三種安裝方式。各種限位信號、操作臺接線、籠外操作盒接線等標識清晰,檢修方便。完全硬件實現的“安全鏈”控制回路,采用安全性更高的用雙核控制,雙輸出觸點抱閘控制,機箱IP22防護等級的防水設計。內置起重量限制器保護裝置,面板可以顯示重量Kg,設備快速響應的預充電保護電路,行業首創的防墜落硬件級的保護。
安全設計
電路冗余設計
● 雙抱閘控制,主接觸器和抱閘電源接觸器兩路觸點,安全性更高。
● 從CPU到接線端子,全程采用抱閘電路,抱閘雙保險。
● 內置主接觸器,抱閘接觸器觸點反饋檢測電路,系統更加安全。
采用安全電壓● 用戶操作的控制信號采用DC24V安全電壓,避免漏電出現人身傷害。
維護便捷
結構美觀安裝便捷:
● 外型精巧美觀、結構緊湊、體積小巧、運輸方便等,兼容多種安裝方式。
顯示 / 檢測智能化
● 多功能面板、重量顯示、稱重報警提示,顯示輸入/輸出各種限位、急停、主令開關信號均有清晰的LED狀態指示及絲印標識,故障代碼注釋詳細清楚易懂,方便調試、維護。
體驗舒適人性化
● S曲線斜坡加減速功能,解決上行松閘瞬間“過沖”現象。
● 具有零速力矩保持功能,正反向過零速時不依靠抱閘動作做支撐。
● 智能化的各限位開關檢測機制,檢修效率更高。
語音播報
● 標配語音播報功能,設備狀態隨時了解。
防墜落保護:抱閘磨損檢測功能,防止因抱閘失效導致的墜落;內置防蹲底算法,即便減速限位安裝不準的情況下,也能平穩停機;完善的輸出缺相保護,時刻保證驅動安全,防止墜落。
內置制動單元:制動單元短路保護電路,保護更安全、可靠。
防水設計:機箱IP22防護等級的防水設計,機箱防水設計、經過防水試驗完全適應各種工地應用。
擴展性強可擴展支持接口:GPRS定位系統; 遠程實時監控 / 解鎖機 / 故障診斷。
可選指紋解鎖模塊:操作員通過指紋開鎖設備省去了IC磁卡或啟動鑰匙,操作方便。
?自動平層可選:可選平層模塊和觸摸屏,可實現快速樓層自學習和空位操作,定位精度5mm以內。
項目 |
項目描述 | ||
輸入 |
額定電壓、頻率 |
三相四線制電源 | |
允許電壓波動范圍 |
320
~
460V | ||
輸出 |
電壓 |
0
~
380V | |
頻率 |
0
~
600Hz | ||
控制性能 |
控制方式 |
無
PG矢量控制,開環
V/F控制 | |
速度控制精度 |
±
0.5%額定同步轉速(無
PG矢量控制);
±
1%額定同步轉速(
V/F控制); | ||
調速范圍 |
1
:
100(無
PG矢量控制);
1
:
50(
V/F控制); | ||
起動轉矩 |
1.0Hz
:
150%額定轉矩(
V/F控制);
0.5Hz
:
150%額定轉矩
(無
PG矢量控制
); | ||
速度波動 |
±
0.3%額定同步轉速(無
PG矢量控制); | ||
頻率精度 |
數字設定:最高頻率×±
0.01%; | ||
轉矩提升 |
自動轉矩提升;手動轉矩提升
0.1~
12.0% | ||
V/F
曲線
(電壓
頻率特性
) |
額定頻率在
5~
600Hz任意設定,可選擇恒轉矩、遞減轉矩
1、遞減轉矩
2、遞減轉矩
3、自定義
V/F共
5類曲線 | ||
加減速曲線 |
兩種方式:直線加減速和
S曲線加減速;時間單位
(0.01s、
0.1s、
1s)可選 ,最長
1000分鐘 | ||
制動 |
能耗制動 |
內置制動單元,只需在(
+)與
PB之間加制動電阻。 | |
點動 |
點動頻率范圍:
0Hz~上限頻率;點動加減速時間
0.1~
6000.0秒可設置 | ||
自動電壓調整
(AVR) |
當電網電壓變化時,能自動保持輸出電壓恒定 | ||
自動限流 |
對運行期間電流自動限制,防止頻繁過流故障跳閘 | ||
載波調制 |
根據負載特性自動調整載波 | ||
運行功能 |
運行命令給定通道 |
操作鍵盤給定、控制端子給定、通訊給定 | |
運行頻率給定通道 |
數字給定 | ||
操作鍵盤 |
鍵盤顯示 |
可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數 | |
按鍵鎖定 |
實現對按鍵的部分或者全部鎖定 | ||
保護功能 |
上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護、超重、超載等 | ||
環境 |
使用場所 |
無腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 | |
海拔 |
低于
1000米。(高于
1000米時需降額使用,每增加
1000米高度輸出電流約降低額定電流的
10%) | ||
周圍溫度 |
-10
℃~
+40℃
(環境溫度在
40℃~
50℃
,請降額使用或增強散熱
) | ||
周圍濕度 |
小于
95%RH,無水珠凝結 | ||
振動 |
小于
5.9米
/秒
2(0.6g) | ||
存儲溫度 |
-40
℃~
+70℃ | ||
結構 |
防護等級 |
IP22 | |
冷卻方式 |
強制風冷 | ||
安裝方式 |
籠內安裝、半透壁安裝、全透壁安裝 |

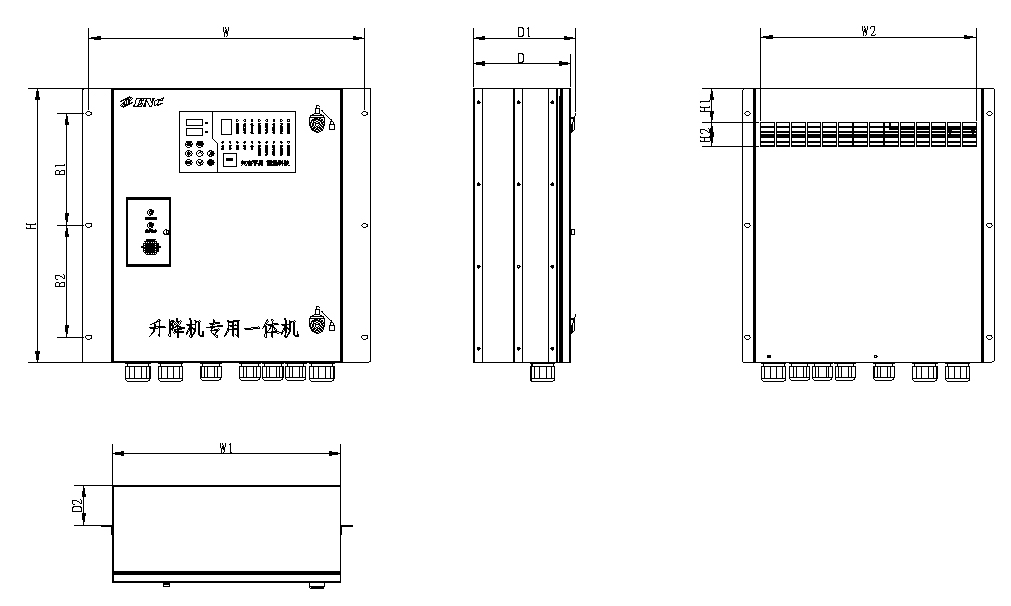

外形尺寸及尺寸表
型號 | A (mm) | B1 (mm) | B2 (mm) | W (mm) | W1 (mm) | W2 (mm) | H (mm) | H1 (mm) | H2 (mm) | D (mm) | D1 (mm) | D2 (mm) | 安裝孔徑 |
EN602C-4T0370 | 604 | 245 | 245 | 630 | 500 | 472 | 630 | 75 | 52 | 212 | 225 | 87 | φ11*15 |
